lunes, 23 de noviembre de 2009

¿que pasaria si la tierra tuviera anillos?

Se vería algo así:


lindo video, aunque me deja con la intriga de la sombra que proyectarían sobre la tierra

domingo, 22 de noviembre de 2009

Nueva plaqueta muy chica

esta es una nueva prueba de "¿que tan chico puedo hacer esto?"
logre pasar 3 pistas entre las patas de un integrado DIP, igual no es perfecto el resultado, las pistas se tocaban en algunos lugares.
aunque considerando que las pistas son de 8 mils de ancho con una separacion de 5 mils, se ve bastante bien el resultado:



Esa ultima foto la tome poniendo una lupa de joyero en frente de la camara

igual no es demasiado practico, necesitas un cuarto prácticamente estéril para que salga mejor, y es bastante difícil que quede así, aparte estas trabajando al limite de la definición de la impresora y no podes arreglar casi nada si encontras un error, o sea, la punta del marcador es como 3 veces mas ancha que la pista.

sábado, 7 de noviembre de 2009

Empece otro reloj

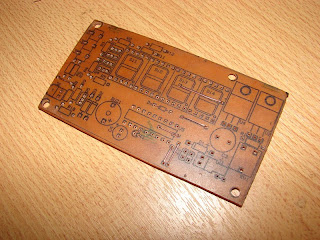

Este es para un regalo, lo hice mas chico que el ultimo, logré eliminar el CD4511.
Tengo la plaqueta y el soft, en cuanto pueda compro los materiales y lo termino.



Soft:  Descargar
PCB(para el ExpressPCB): Descargar
El programa quizá tenga fallas, en cuanto termine la plaqueta se harán los cambios pertinentes si hacen falta.

miércoles, 4 de noviembre de 2009

Cosa que gira 2: primera parte lista

Ya tengo el motor con las pistas deslizantes:
El motor es un cooler al que le corte las aspas y le puse los tornillos. le agregué la plaqueta para los contactos deslizantes para alimentar la placa que gira.

El resto va a tener que esperar a que vaya a buenos aires y compre los registros de desplazamiento, que quisa consigo SMD y me ahorro algo de espacio.
