jueves, 24 de diciembre de 2009

Casi todas las placas del cnc

bueno, aca estan todas las placas del CNC, excepto la fuente, que la voy a hacer cuando me lleguen los componentes


los conectores son borneras de 5mm de paso.

saludos

miércoles, 23 de diciembre de 2009

Primeras plaquetas del CNC

Estuve dedicado al diseño y a la construcción de la electrónica del CNC, que consiste en 5 plaquetas: 1 fuente,1 control del dremel desde la PC, y 3 de control de los motores desde la PC.
la interfaz a la computadora consiste en una linea de pasos y una de dirección para cada eje, una linea de control de encendido del dremel, y quizás una de encendido de la fuente.

mientras espero que lleguen los componentes, hice una de las placas de control de motores, y la placa de control del dremel, fotos:

la placa de control del dremel es la siguiente:

el alto de ese texto es de 0.6mm, quedo bien.

y la placa de control del motor sería esta:



la interconexión entre plaquetas se hace con borneras, y al exterior con unos conectores PLT para panel

viernes, 18 de diciembre de 2009

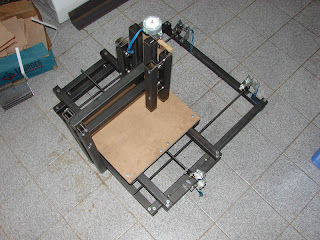

Fresadora CNC de 3 ejes casera

Finalmente, luego de 4 dias de trabajo, terminé de hacer la parte mecánica de mi fresadora CNC de 3 ejes.
la pieza se mueve en los ejes x e y, y la fresa en el eje z. el motor de la fresa va a ser un dremel, que no lo puse todavía, pero va a ir enganchado con 2 abrazaderas.
los motores salieron de impresoras desarmadas. quisá son algo chicos, se verá cuando los haga andar, de todas formas la máquina es muuy suave, así que puede que estos motores alcancen.
fotos!:






El aparato mide 70x70x70cm aprox. y el area de trabajo es de aprox. 30x30x15cm.
la precisión seria: si uso control de a un paso completo, la resolución sería de 0.026mm por paso, mientras que si uso control de a medio paso lograría 0.013mm por paso.

A continuación voy a hacer la parte electrónica, que serían 3 placas de control de motores, 1 para controlar el encendido del dremel y 1 para la fuente, que su encendido se debe controlar desde la PC.
Se conectará a una PC por el puerto paralelo, que es lo mas "compatible" respecto a los softwares para controlar CNCs.

martes, 1 de diciembre de 2009

Otro reloj funcionando

Termine de hacer el reloj que les comentaba el otro dia que había empezado, al final no le puse la alarma, pero deje el lugar para agregarla en algun futuro.
El PCB tenía algunas lineas que iban al microcontrolador cruzadas con respecto al esquematico y al software, pero nada que no se pueda arreglar en el programa.
Así que subo la versión final de todo, funcionando.
Se puede bajar todo de aca


De todas formas, aunque esta sea mas chica, la otra versión, la que tenía el 4511, es definitivamente mas facil de fabricar, y da menos dolores de cabeza con el software y con pistas que se unen por microparticulas voladoras de algo conductor que hace corto, 0.3mm es muy poca separación si no fabricas en un cuarto limpio y no usas mascara antisoldante.

igual, un exito, está funcionando.
