jueves, 24 de diciembre de 2009

Casi todas las placas del cnc

bueno, aca estan todas las placas del CNC, excepto la fuente, que la voy a hacer cuando me lleguen los componentes


los conectores son borneras de 5mm de paso.

saludos

miércoles, 23 de diciembre de 2009

Primeras plaquetas del CNC

Estuve dedicado al diseño y a la construcción de la electrónica del CNC, que consiste en 5 plaquetas: 1 fuente,1 control del dremel desde la PC, y 3 de control de los motores desde la PC.
la interfaz a la computadora consiste en una linea de pasos y una de dirección para cada eje, una linea de control de encendido del dremel, y quizás una de encendido de la fuente.

mientras espero que lleguen los componentes, hice una de las placas de control de motores, y la placa de control del dremel, fotos:

la placa de control del dremel es la siguiente:

el alto de ese texto es de 0.6mm, quedo bien.

y la placa de control del motor sería esta:



la interconexión entre plaquetas se hace con borneras, y al exterior con unos conectores PLT para panel

viernes, 18 de diciembre de 2009

Fresadora CNC de 3 ejes casera

Finalmente, luego de 4 dias de trabajo, terminé de hacer la parte mecánica de mi fresadora CNC de 3 ejes.
la pieza se mueve en los ejes x e y, y la fresa en el eje z. el motor de la fresa va a ser un dremel, que no lo puse todavía, pero va a ir enganchado con 2 abrazaderas.
los motores salieron de impresoras desarmadas. quisá son algo chicos, se verá cuando los haga andar, de todas formas la máquina es muuy suave, así que puede que estos motores alcancen.
fotos!:






El aparato mide 70x70x70cm aprox. y el area de trabajo es de aprox. 30x30x15cm.
la precisión seria: si uso control de a un paso completo, la resolución sería de 0.026mm por paso, mientras que si uso control de a medio paso lograría 0.013mm por paso.

A continuación voy a hacer la parte electrónica, que serían 3 placas de control de motores, 1 para controlar el encendido del dremel y 1 para la fuente, que su encendido se debe controlar desde la PC.
Se conectará a una PC por el puerto paralelo, que es lo mas "compatible" respecto a los softwares para controlar CNCs.

martes, 1 de diciembre de 2009

Otro reloj funcionando

Termine de hacer el reloj que les comentaba el otro dia que había empezado, al final no le puse la alarma, pero deje el lugar para agregarla en algun futuro.
El PCB tenía algunas lineas que iban al microcontrolador cruzadas con respecto al esquematico y al software, pero nada que no se pueda arreglar en el programa.
Así que subo la versión final de todo, funcionando.
Se puede bajar todo de aca


De todas formas, aunque esta sea mas chica, la otra versión, la que tenía el 4511, es definitivamente mas facil de fabricar, y da menos dolores de cabeza con el software y con pistas que se unen por microparticulas voladoras de algo conductor que hace corto, 0.3mm es muy poca separación si no fabricas en un cuarto limpio y no usas mascara antisoldante.

igual, un exito, está funcionando.

lunes, 23 de noviembre de 2009

¿que pasaria si la tierra tuviera anillos?

Se vería algo así:


lindo video, aunque me deja con la intriga de la sombra que proyectarían sobre la tierra

domingo, 22 de noviembre de 2009

Nueva plaqueta muy chica

esta es una nueva prueba de "¿que tan chico puedo hacer esto?"
logre pasar 3 pistas entre las patas de un integrado DIP, igual no es perfecto el resultado, las pistas se tocaban en algunos lugares.
aunque considerando que las pistas son de 8 mils de ancho con una separacion de 5 mils, se ve bastante bien el resultado:



Esa ultima foto la tome poniendo una lupa de joyero en frente de la camara

igual no es demasiado practico, necesitas un cuarto prácticamente estéril para que salga mejor, y es bastante difícil que quede así, aparte estas trabajando al limite de la definición de la impresora y no podes arreglar casi nada si encontras un error, o sea, la punta del marcador es como 3 veces mas ancha que la pista.

sábado, 7 de noviembre de 2009

Empece otro reloj

Este es para un regalo, lo hice mas chico que el ultimo, logré eliminar el CD4511.
Tengo la plaqueta y el soft, en cuanto pueda compro los materiales y lo termino.



Soft:  Descargar
PCB(para el ExpressPCB): Descargar
El programa quizá tenga fallas, en cuanto termine la plaqueta se harán los cambios pertinentes si hacen falta.

miércoles, 4 de noviembre de 2009

Cosa que gira 2: primera parte lista

Ya tengo el motor con las pistas deslizantes:
El motor es un cooler al que le corte las aspas y le puse los tornillos. le agregué la plaqueta para los contactos deslizantes para alimentar la placa que gira.

El resto va a tener que esperar a que vaya a buenos aires y compre los registros de desplazamiento, que quisa consigo SMD y me ahorro algo de espacio.

viernes, 30 de octubre de 2009

Super paneles AMOLED de samsung

Los de samsung mostraron un panel AMOLED (Active Matrix Organic Light Emiting Diode) de los que fabrican ellos. Este resulta ser extremadamente fino, suficientemente rapido para video, a color, flexible, y extremadamente resistente. Además no necesita retroiluminación (obvio) por la tecnología usada, que emite luz de por si. Por el mismo motivo presenta un contraste altísimo.
Solo miren el video:


¿a que no es espectacular?

Via: Xataka

jueves, 29 de octubre de 2009

Bonito concepto de reloj


Son displays de 7 segmentos en los que los segmentos son mecánicos y se van moviendo para ajustarse a la hora. Se supone que tiene imanes atrás  y se van moviendo, de todas formas es un lio de hacer, deberia ser muy complejo por adentro.

lunes, 26 de octubre de 2009

Creado primer agujero negro de radiacion electromagnetica


Lo que hace esto es atrapar la luz que lo rodea y llevarlo hacia su centro para allí ser absorbida y transformada en calor, una maravilla.
Este fue el logro de Evgenii Narimanov y Alexander Kildishev de una universidad de indiana.
El dispositivo está compuesto por una estructura cilíndrica, la cual consiste en un núcleo central rodeado por anillos concéntricos.
Lo que hace que esto funcione es que la permitividad del dispositivo vaya aumentando a medida que uno se aproxime al centro. Esto fue simplificado en 40 capas de un metamaterial. A medida que se va de fuera hacia el centro, la permitividad de cada capa va en aumento. Para que el núcleo absorba la luz en vez de reflejarla, la capa mas interna del sistema debe tener la misma permitividad que el núcleo; que está formado por 20 capas de misma permitividad.

Por ahora esto funciona solo hasta microondas, pero dicen que van a tener lista una versión para luz visibles a fines de este año.

Son muy buenas noticias esto, porque implicaría que se podrían hacer paneles solares muy eficientes, porque no importaría lo difuso de la luz, simplemente la absorbería, podría reemplazar los espejos parabólicos que se usan en los colectores solares y los haría mucho mas eficiente.

Via: NewScientist

miércoles, 21 de octubre de 2009

La matriz de leds definitiva

Son 4608 leds distribuidos en 96x48, usando 9 modulos de 32x16 y usando un atmel ATMega88 por modulo. Le agregó incluso escala de grises usando pwm. Cada modulo está compuesto por 8 submodulos de 8x8 leds.
Encima escribió un plugin para el mplayer para que le mande los datos directamente a un FT232 y a los micros, entonces reproduce video directamente.
La pagina del proyecto




me parece que este proyecto es una maravilla, hacerlo sería costosísimo, pero el tipo consiguió los módulos usados de estaciones de colectivo a muy buen precio.

sábado, 17 de octubre de 2009

Robots delta acomoda-panqueques

Esta serie de robots delta de la fabricante ABB Robotics están instalado en una fabrica de panqueques.
Mediante un sistema con camaras y reconocimiento de imágenes un sistema informatico controla a una serie de robots delta que alinean a los panqueques y los dejan listos para envasar.

Se ve asombroso, y la verdad es impresionante lo rápido que van, y el software debe ser genial. incluso tiene una especie de buffer para cuando no alcanzan.
Esta máquina es capaz de ordenar unos 400 panqueques por minuto.

viernes, 16 de octubre de 2009

Se calcula el limite de velocidad de procesamiento



Según la ley de moore, cada 2 años la velocidad de procesamiento se duplicaba, ley que se cumplió hasta ahora bastante bien.Un par de fisicos, Lev Levitin y Tommaso Toffoli, se pusieron a calcular cual es el tiempo mínimo que puede demorar la operación más básica de la computación cuántica y resultó en diez cuatrillones de estas operaciones por segundo mas que los actuales procesadores, como mucho (no se si cuatrillón yanqui o el otro). Así que esa sería la velocidad máxima de procesamiento utilizando métodos actuales, seguro que sale algo en cuanto nos acerquemos.
Ahora, si se lleva a la ley de moore, nos da algo de 75 años antes de llegar a ese limite. realmente supongo que va a surgir algo mejor en todo ese tiempo que evite este limite.


saludos

Via : ALT1040




viernes, 9 de octubre de 2009

Maquina de rube goldberg de campos

Esto es, una máquina de rube goldberg (un aparato que cumple una tarea simple de forma muy complicada) que funciona sin contacto entre sus partes, con tags RFID y demás chucherías electromagnéticas.

El video:


Se puede ver que implica unos sensores, receptores y mas cosas electrónicas bastante complejas, lo cual produce un efecto muy bonito.

saludos

Juego: Pegale al led; caja

Al juego le hice una carcasa de acrílico tipo sándwich fijando todo con tornillos y tuercas métrica 3; a los botones les hice una extensión con una varilla de madera con un rebaje para que no se salgan:



Además noté un curioso efecto, provocado por como hice el anti-overflow del 4510: para pasar de 8 a 9 no solo hay que presionar cuando se prende el del medio sino que hay que soltarlo antes de que se apague, en caso contrario vuelve a disminuir a 8.

Saludos

miércoles, 7 de octubre de 2009

Juego: Pegale al led; Construcción

Bueno, lo que prometí, fotos del juego que comenté el 26 de septiembre hecho con lógica discreta que estuvimos diseñando en el colegio.
Primero, al esquemático anterior se le modificaron 2 cosas, las resistencias de los leds se reemplazaron por una sola, y el diodo 8 se eliminó para evitar un punto de alta impedancia en su catodo:


Fotos de la construcción:





Después voy a ponerle alguna base para que no se dañe ni nada, porque las pistas son muy finas y cualquier pedacito de metal me provocaría un desastre.

Luego subo un video para mostrar como funciona.

Saludos

domingo, 4 de octubre de 2009

Descifran la estructura molecular del cemento


Un grupo de ingenieros y personas del MIT descifraron la estructura molecular de los hidratos de cemento, que, me acabo de enterar que no estaba descubierta.
Ahora que se conoce se podrá modificar para hacerla ecologicamente más eficiente, ya que la producción de este material genera el 5% de la emisión de dioxido de carbono a la atmosfera.
 Este avance permitiría mejorar bastante las cualidades del material modificando directamente su estructura atómica mediante reacciones diversas, la diferencia es que antes, al no conocer la estructura, no se sabía que procesos pueden llegar a ser beneficiosos y cuales no.

 Via: Tendencias 21

martes, 29 de septiembre de 2009

Light Peak: el nuevo super-protocolo de transmsion


Todavía no salió el USB 3.0 y ya quieren desbancarlo, los de intel están trabajando en un nuevo sistema de transmisión de datos basado en un cable de fibra optica y un conector que hace la conversión a electricidad, al ser luminica el "cable" es muy fino, 100 micrones, y soporta hasta 100 metros sin repetidoras a 10Gbps, con posibilidad de aumentarlo a 100Gbps en el futuro.

Con esta nueva tecnología pretenden desbancar no solo al usb, sino también al resto de los conectores, el del monitor, el casi obsoleto PS/2, y los pocos que quedan vivos que son hackeables por gente con menos de U$S100.000 en equipamiento(mentira, el osciloscopio solo para ver esas señales cuesta U$S 120.000).

Me parecería genial poder transmitir a esa velocidad, aunque los medios de almacenamiento no le siguen el paso, ya que lo mas rápido que existe para el publico es el que mencioné en un post anterior, que es mucho mas lento.

Ahora, como desarrollador friki esto me complicaría, el USB ya se me complica, en cuanto quiero usarlo tengo que recurrir a soluciones muy costosas (por ejemplo un FT232 que cuesta mas de 10 dolares).
No me imagino tratando de armar sistemas optoelectrónicos con decodificadores muy costosos y que tendrían que ser muy inteligentes; aunque sería interesante, lo admito.

también estoy pensando lo complicado que será manejar señales a esa frecuencia, realmente tendría que ser todo muy chico y perfectamente diseñado o no funcionaría.
aca tienen un video donde se ve el equipo necesario para desarrollar cosas así (además la fibra óptica es bastante cara):



Via: ALT1040

sábado, 26 de septiembre de 2009

Juego: Pegale al led


Bueno, este es un proyecto que estoy haciendo para electrónica en mi escuela, es un juego hecho completamente con lógica discreta e integrados varios (pero sin microcontrolador, era parte de la consigna).
La interfaz de usuario consta de 7 leds, 1 boton, un display de 7 segmentos para mostrar el puntaje, 1 boton de reset y un led que indica si el juego está activo.
Los 7 leds se van prendiendo en la secuencia del auto increible(primero para un lado y luego para el otro, 1 led a la vez) y tenes que apretar el boton cuando está prendido el led del medio, si lo apretas cuando no corresponde se restan puntos y si le das cuando se debe se suman puntos, tenes 8 segundos para hacer todos los puntos que puedas, los cuales salen en el display de 7 seg. la velocidad de encendido de los leds la da un preset. Cuando terminas podes empezar de nuevo con el boton de reset.
Es 1 solo display porque la protección contra desbordamiento(evitar que pase de 9 a 0 y de 0 a 9 dando la vuelta) se hacia muy grande si ponía 2, eran muchas compuertas y decidí poner 1 solo display.

por ahora está solo el diseño, espero encarar la construcción esta semana.

saludos

jueves, 24 de septiembre de 2009

Una nueva generacion de discos duros


Seagate acaba de lanzar sus nuevos discos duros "Seagate 2TB Barracuda XT", que son los primeros en soportar la nueva interfaz SATA 6Gbps, que es el doble de rápida que la que tiene el resto del mundo, aunque por suerte es retrocompatible, asi que va a funcionar con la mayoría de las mothers actuales, pero no a su mayor velocidad, hay un par de modelos de mothers, creo, que tienen esta interfaz, y si no hay, los habrá.
El disco es de 2 terabytes en 4 platos de 500GB cada uno.
Hablando de mayor velocidad esta es de 140MB/s constantes y hasta 600MB/s de velocidad pico, o al menos eso promete el fabricante.

saludos

Via: Engadget

Diagrama de venn de sistemas operativos

Un poco de humor, ¿cual es el mejor sistema operativo? Ninguno!!, a todos les falta algo, como muestra este grafico:


martes, 22 de septiembre de 2009

Cosa que gira versión 2

esto va avanzando y ya tengo el esquemático de la cosa que gira v2.
Pueden observar los registros de desplazamiento, el receptor de RF (así puedo cambiar la imagen en vivo), la memoria I2C para guardar alguna imagen y un poderoso cerebro: un PIC18F2550 a 48Mhz (a través del PLL del PIC y un cristal de 8Mhz). Para así poder setear todo a la velocidad suficiente, y para tener la cantidad de RAM necesaria para guardar la imagen que estoy seteando mientras la voy encendiendo. Porque no puedo leer de la I2C a la velocidad suficiente como para hacerlo entre cada columna.

en cuanto a la parte mecánica, los leds van a ser de montaje superficial, los mas chicos que consiga, los 48 leds ocuparían algo de 12cm de alto.
mi objetivo es lograr una imagen de 48x100 pixels, posiblemente pueda hacerla mas ancha, pero quiero empezar por eso.

saludos

lunes, 21 de septiembre de 2009

Plaqueta muy chica

logré fabricar una plaqueta impresionantemente pequeña, con pistas de 0.25mm.
para ello usé la técnica de la plancha, con la parte de atrás del contact, papel que funciona perfecto para hacer las plaquetas, lo planchas 5 minutos, lo metes en agua 1 minuto y después el papel sale como si fuera cinta, sale completo y el toner queda todo en la placa.
miren como quedó:



las pistas finas son de 0.25mm, las medias de 0.38mm y las gruesas de 0.5mm
los pads son de 1.42mm con agujeros de 0.75mm

EDIT:
Una foto con escala:

saludos

Pong portable


Todos conocemos este juego, es un clasico, un predecesor, es algo viciante y no necesita de los graficos del crysis para hacerte pasar 5 horas frente a una pantalla y terminar con artritis: o sea, es un buen juego.
Un dia me acordé que tenía un lcd grafico de 128x64 sin usar y quería hacer algo con el, tenía algunos microcontroladores asi que me puse a programar.
Quería hacer un juego y me decidí por este porque sino no me alcanzaba la velocidad de procesador de los micros, y porque era relativamente fácil de hacer.

se me ocurrió hacerlo formato PSP asi que lo hice así, para que se entienda miren las fotos:








El esquematico:


igual se enchufa, a pesar del formato. Así que por eso es portable y no portátil. Usé un transformador de un viejo helicóptero RC que tenía guardado.
El funcionamiento es simple, el micro hace todo: lee los valores de los potenciometros y de los botones y muestra lo que corresponda en la pantalla.
Los botones sirven para hacer pausa, y cambiar la velocidad de la bolita. Si en algún momento hago otro juego también se pueden usar para otra cosa. las paletas se mueven con los potenciómetros.

aca se puede ver el prototipo funcionando:


y aca tienen un video de la versión final, en donde torpemente trato de manejar los 2 controles y la cámara a la vez.:


de aca se pueden bajar el código y todo lo del proyecto.

domingo, 20 de septiembre de 2009

Velcro metalico: para reemplazar los tornillos


Así es como se ve el nuevo velcro metálico diseñado para aplicaciones industriales de alta exigencia, hecho de acero inoxidable por unos ingenieros alemanes puede resistir hasta 35 toneladas sin desengancharse y temperaturas de hasta 1472 grados centígrados.
Está hecho en base a una plancha de acero inoxidable perforado de 0.2mm de ancho.
Supongo que tendrá muchísimas aplicaciones en montajes de máquinas y algunas cosas militares seguro.

Pero la verdad se ve bueno esto.

Via: Geekologie

Reloj despertador


un dia decidí que quería un reloj despertador con displays de 7 segmentos de leds, que se ven bien de noche.
así que me puse a diseñarlo, me decidí por usar un PIC16F628A, principalmente por el oscilador interno y la posibilidad de usar el timer de 16 bits con un cristal secundario, lo cual facilita mucho las cosas para hacer relojes, mas si le pones, como yo hice, un cristal de 32.768khz.

como muchos de mis proyectos, el codigo lo programé en basic del PIC simulator IDE

El buzzer es un buzzer con oscilador de 3v que suena muy fuerte la verdad, mas de lo que esperaba.
el brillos se varía con un LM337 como en el otro
los 4 displays están multiplexados y usé la misma técnica del marco de fotos que en el otro.
El esquematico:


Estuve discutiendo de este reloj en Foros de electrónica
se pueden bajar todo lo del proyecto de aca

tiene modo 12/24hs, alarma y podes ponerlo en modo de ahorro de energía, eln el que el display se prende con el boton(y se apaga unos seg. después)

EDIT:
en este video se me ve navegando por los menues y todas las funciones, puede ser un poco confuso, quedan advertidos:

Increible modelo 3D de un auto

Primero vean este video, si pueden en HD:


Eso es un modelo de un auto del gran turismo 5!!, de un juego!!, ¿como demonios hacen eso??, es demasiado perfecto, no se como corno lo hacen, cuanto tiempo les lleva, cuanta gente hay detrás de eso.

Via: TechEBlog

Chips y memorias de grafito: un paso mas cerca de skynet


 Aparentemente, descubrieron como crear, mediante litografía, memorias de grafito de altísima densidad y estabilidad, altamente resistentes, mas sencillas que las actuales y de mucha mas capacidad por unidad de superficie que ahora.
aparentemente si se aplica una corriente a estas celdas se "rompen" y la electricidad no circula, sería el almacenamiento de un "0", si se le vuelve a aplicar corriente, la rotura se repara y se almacena un "1"

Suena impresionante, ¿no?, bueno, lo mejor viene ahora: aparentemente esto permitiría que el propio software modifique su propio hardware, por lo que, por ejemplo, si se quiere modificar una parte del circuito, no haría falta diseñar las transparencias litográficas de nuevo, solo se programaría el cambio y este se realizaría. Esto da un poco de miedo, porque si se agregan algoritmos de inteligencia artificial, realmente creo que nos estaríamos acercando a algo.

saludos

Via: tendencias21.net

El reloj que quería ser PC de hace 20 años


Si estamos todo el día viendo la hora apresurados, ¿por que no lo podemos hacer con algo de estilo?
Esa es la idea del reloj que les vengo a mostrar. Como desafío me plantee diseñar y hacer un reloj que no llevara ningún microcontrolador, que fuera solo un montón de integrados digitales, y luego de un par de meses (no estuve laburando constantemente, en mis tiempos libres) ya tenía el diseño, en el simulador funcionaba bien y lo quise construir, así que lo hice.

La semana que me tomó fabricarlo fue muy agitada, lo hice muy rápido pero valió la pena, para la tarde del viernes las luces de los leds verdes se encendieron y yo saltaba de contento, la obra de arte había cobrado vida.

este proyecto lo presenté para el taller de electrónica de mi escuela, y la gente que lo ve suele esbozar una sonrisa al verlo.

 El circuito, como podrán notar, funciona con la frecuencia de linea, los 50hz. Los acondiciona para poder usarlos, los divide por 50 y con esa señal de 1hz va accionando una serie de contadores que pasan a decodificadores que accionan los displays de 7 segmentos. el LM337 está para variar el brillo de todos los leds a la vez.

ahora lo lindo..las fotos!

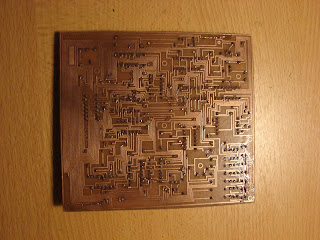

Como verán la plaqueta es de fabricación casera, y su construcción no fue trivial, es doble capa y a falta de la capacidad de hacer vias doradas hay que poner un alambrecito y soldarlo de ambos lados, eso lleva su tiempo, mas porque fueron como 70 vias.
nota: las vias son los agujeros que unen una capa con la otra.

El motaje lo hice sobre un marco de fotos de acrilico, creo que queda bien.

El .zip con el pcb, el esquemático y demás cosas lo pueden bajar de aca
el pcb se abre con el expresspcb, el .ms10 con el multisim 10

y aca tienen un post en foros de electrónica acerca de este reloj

sábado, 19 de septiembre de 2009

La famosa cosa que gira



Bueno, voy a publicar uno de los proyectos que mas "OOOH" despertó en la gente cuando lo vieron por primera vez, empezó como un juego, vi varios videos en youtube de proyectos similares y quise intentar hacer uno.
el proyecto consiste en una serie de leds puestos uno arriba del otro girando muy rápido sobre una plaqueta puesta sobre el eje de un motor, prendiendolos en secuencia en el momento indicado con un microcontrolador,
genera el efecto de una especie de pantalla flotante, para que se entienda el montaje miren la imagen:


la cosa funcionó bien, primero prendimos un hola:

 despues hicimos una versión con video
se puede ver aca:


las imagenes se guardan en el micro, esta versión no tiene transmision en vivo, esa está en etapa de diseño, junto con una 3D, pero eso es para otro post.

los leds no se ven uniformes porque no son todos iguales, despues los cambié por unos que son todos iguales y ahora se ve con brillo uniforme.

los softwares generadores de las imagenes, los esquematicos y plaquetas se pueden bajar de aca:

este proyecto lo hice en alrededor de 2 semanas junto con un amigo.

saludos
