jueves, 21 de enero de 2010

FAIL

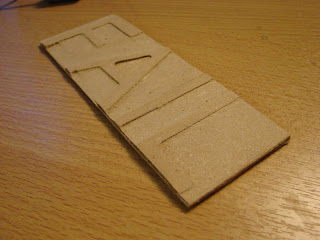

tenia ganas de cortar algo, asi que ahi hay un FAIL cortado en negativo

saludos

miércoles, 20 de enero de 2010

La nueva sujeción del dremel!

ya lo termine, mucho menos chapucero:

mejoré el soporte del dremel

le hice una especie de prensa, la cual corte con el mismo cnc:




está mejor, mas firme y mas agradable, esto soporta la mayoría de la fuerza del corte, los precintos están para que no se mueva si lo empujan de arriba, está muy firme.

saludos

lunes, 18 de enero de 2010

El CNC SI corta aluminio!

quien lo diria, realmente no lo esperaba, pero, en contra de todas las expectativas, el cnc si que puede fresar aluminio:

domingo, 17 de enero de 2010

video del cnc fresando plaqueta



estaba fresando un texto, queda bien!

grabando plaqueta

estuve cortando plaqueta con el cnc, y la verdad que bien!, este es el primer intento, con una fresa conica:

la altura del texto es 1cm y la profundidad del corte 0.25mm
y el fibrofacil lo pude cortar a 3mm por pasada, igual con el ruido que hacia no creo que lo vuelva a hacer.

sábado, 16 de enero de 2010

fotos del cnc terminado

ya le di los toques finales, e hice la caja de la electronica



pude cortar fibrofacil a 1mm de profundidad sin inconvenientes

Terminé el CNC

ya está listo!
un video:

está trabajando a 100mm/min. la fresa es la dremel 650.
en este caso estoy cortando 0.5mm por pasada, despues voy a probar con mas a ver que pasa.
así quedó:

el circulo no está perfecto, creo que es por el juego de la rosca que no compensé, pero es el primer trabajo, está bastante bien.

lunes, 11 de enero de 2010

Reloj 100% de logica discreta

No quiero dejar pasar esta maravilla que me encontré en hack a day:





es un reloj hecho completamente con lógica discreta: transistores, resistencias, capacitores, diodos y leds.
son como 2700 soldaduras y 194 transistores, mas un monton de otros componentes.

creo que gano un premio o algo, es muy impresionante, de verdad.
el que lo fabricó está vendiendo kits para armar en casa, realmente muy bonitos. igual no se lo recomiendo a nadie que no tenga experiencia con estas cosas, son muchos componentes y hay que saber depurar errores si no funciona, cosa que no es muy facil en algo así. igual viene con un manual muy completo, creo que con paciencia se puede hacer, incluso se puede replicar este diseño, porque puso los esquemáticos.

tambien tiene otros kits muy lindos.
entre ellos tiene 2 relojes mas: 1 hecho con logica ttl, y otro con microcontrolador y unos controladores de leds I2C, mas sencillos de construir.
me está costando embeder las fotos, pero se pueden ver todos los kits aca: http://www.kabtronics.com/

via: Hack a day

viernes, 8 de enero de 2010

Ya casi

ya terminé todo el cableado y puse el dremel en su lugar, quedo muy firme.




Estuve probando el mach3, el cambam, el circuitcam, el ncplot y el solidcam.
Dentro de los programas para generar los paths de la maquina, en piezas full 3D o 2,5D el solidcam te permite hacer cosas bastante complicadas que permiten un mejor acabado y menos tiempo. mientras que el cambam es 2,5D, está bueno para cosas relativamente sencillas, aparte es gratis.
El circuitcam es para hacer plaquetas, le das los gerber y te hace los codigos G como le digas, podes hacer que genere los paths alrededor de las pistas, o que saque todo lo que no sea pista.

así que lo único que resta ahora es esperar por el resto de los componentes, los pongo y ya tengo el aparato en marcha. lo primero que va a fresar van a ser los laterales de la caja de la electrónica, en un acto bastante autoconstructivo.

en cuanto a las fresas, dremel tiene muchas, de muchos materiales, con vastago de 1/8, que es el del dremel.
me pedí 6 de acero rápido:
dremel 194 (1/8):




dremel 650 (1/8):













dremel 193 (2mm):













dremel 118 (para las plaquetas):













dremel 654 (1/4):













dremel 652 (3/16):













tendrían que llegar en estos días.

martes, 5 de enero de 2010

mas avances

conseguí el trafo, el triac y el rectificador.

en la foto se pueden ver también los conectores de 5 hilos para panel que me conseguí

voy a ver si ahora pongo los conectores a los motores paso a paso.

Avances con la electronica

va lento esto, el que me provee de componentes está cerrado por vacaciones y antes de cerrar pudo conseguirme algunas cosas, lo que falta me lo va a mandar en 15 dias cuando vuelva.
esto es lo que hay:

el software de los pics lo tengo listo, en modo 2 bobinas, pude aprovechar la mayor parte de un software que hice para otro CNC hace unos meses.

lo que no tengo son los optoacopladores, los pics, el puente rectificador, los transistores darlington y el triac. en cuanto la electronica que me está vendiendo las cosas abra, me manda las cosas que falta.

aca estan los esquematicos:
este es el de las placas controladoras de motores:

los optoacopladores están como protección, no son realmente necesarios
esta es la que controla el encendido del dremel:


y esta es la fuente:

tiene algunas salidas demás, pero mejor que sobren a que falten. el relé es para encender la energía desde la PC, puede, mediante el jumper, puentearse y deshabilitar esta función.

bueno, en cuanto tenga mas novedades las publico aca

saludos
