domingo, 27 de junio de 2010

Carcasa ae panel

Decidimos probar algo complicado para la carcasa, aunque da buen resultado. hicimos el diseño 3D de la carcaza en el solidworks, hasta aca todo normal, después cargamos ese 3D en un programa que se llama pepakura, que es un programa que te calcula el desarme de un sólido para hacerlo con papel doblado y pegado.

después imprimimos todo, se pegó a una cartulina, se dobló y se armó. quedó bastante bien!!. después lo cubrimos cor fibra de vidrio por dentro y resina de poliester por ambos lados.
Este es el modelo 3D:

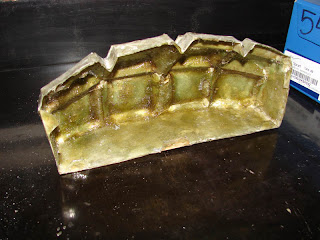

Y este es el resultado, después de 4 manos de resina y algo de lija:

la verdad que quedó mas duro de lo que creí. está muy resistente.

ahora hay que darle los detalles finales con masilla,(si hace falta) y pintarlo. después hay que cortar un acrílico con la forma del frente (si lo hacemos con láser le podemos grabar el logo también), lo que le va a dar la forma exacta. armamos todo (estaba pensando en cinta doble faz para unir el acrilico a las pestañas, y después una cinta termocontraíble en el borde o algo así) y listo.
